Axial Clearance ເຄື່ອງມືວັດແທກສໍາລັບ Bearings

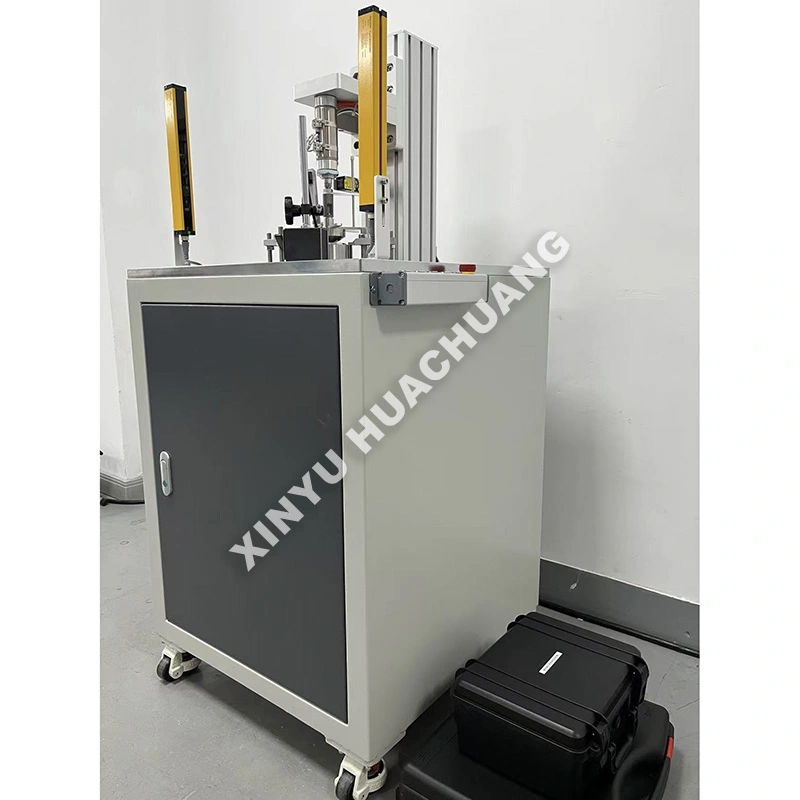

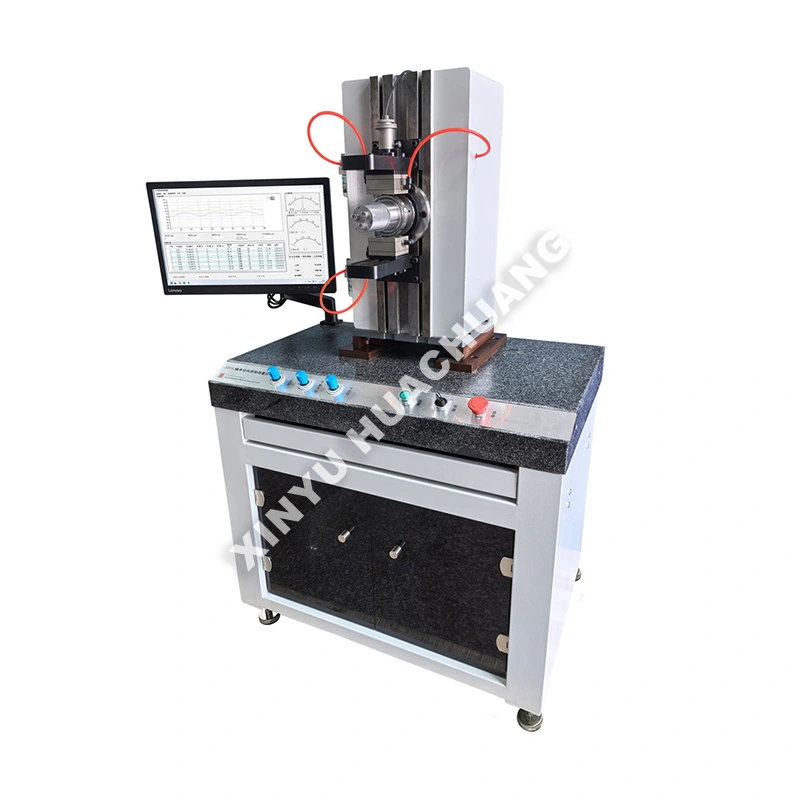

XINYU HUACHUANG Axial Clearance Instrument Instrument For Bearings ແມ່ນເຄື່ອງທົດສອບເຄິ່ງອັດຕະໂນມັດທີ່ມີຄວາມຖືກຕ້ອງສູງທີ່ສ້າງຂຶ້ນໂດຍສະເພາະເພື່ອປະເມີນການເກັບກູ້ແກນພາຍໃນຂອງລູກປືນມ້ວນ. ຖືກອອກແບບມາເພື່ອຕອບສະຫນອງມາດຕະຖານສາກົນທີ່ເຄັ່ງຄັດ, ເຄື່ອງມືວັດແທກການເກັບກູ້ Axial ນີ້ສໍາລັບ Bearings ທີ່ຊັດເຈນນໍາໃຊ້ການໂຫຼດການວັດແທກຕາມແກນມາດຕະຖານເພື່ອເກັບກໍາ micro-displacements. ມາພ້ອມກັບລະບົບອັດຕະໂນມັດ PLC ອັດສະລິຍະແລະເຊັນເຊີຄວາມອ່ອນໄຫວສູງ, ມັນຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພ, ເຊື່ອຖືໄດ້ໃນຂະນະທີ່ການສະຫນອງຂໍ້ມູນທີ່ສາມາດຜະລິດຄືນໄດ້ສູງສໍາລັບ R&D, ການຄວບຄຸມຄຸນນະພາບແລະການຢັ້ງຢືນການຜະລິດ.

ຫຼັກການການເຮັດວຽກ

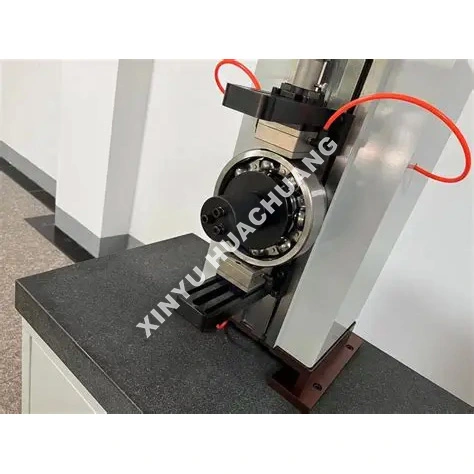

ເຄື່ອງມືວັດແທກການເກັບກູ້ຕາມແກນສໍາລັບລູກປືນ ປະຕິບັດການຕາມຫຼັກການວັດແທກແບບເຄື່ອນໄຫວ, ບໍ່ມີການໂຫຼດ. ວົງແຫວນນອກຂອງລູກປືນຖືກສ້ອມແຊມແລະຍຶດແຫນ້ນ, ໃນຂະນະທີ່ການວັດແທກແກນທີ່ຊັດເຈນແມ່ນໃຊ້ກັບວົງແຫວນພາຍໃນ. ເຊັນເຊີການເຄື່ອນຍ້າຍທີ່ມີຄວາມອ່ອນໄຫວສູງຈັບການເຄື່ອນໄຫວຕາມແກນຂອງອົງປະກອບມ້ວນໃນຂະນະທີ່ພວກມັນຜ່ານເຂດການໂຫຼດ. ລະບົບໃຊ້ສູດການຄິດໄລ່ຄວາມແຕກຕ່າງເພື່ອລົບລ້າງຄວາມຜິດພາດທາງເລຂາຄະນິດໂດຍອັດຕະໂນມັດແລະຄິດໄລ່ການເກັບກູ້ຕາມແກນທີ່ແທ້ຈິງໂດຍບໍ່ຈໍາເປັນຕ້ອງມີການຊົດເຊີຍການຜິດປົກກະຕິ.

ຂໍ້ດີທີ່ໂດດເດັ່ນແມ່ນຫຍັງ?

● ການວັດແທກຄວາມແມ່ນຍໍາສູງ: ມີເຊັນເຊີ inductive ລະດັບພຣີມຽມ ທີ່ມີຄວາມສາມາດໃນການເຮັດເລື້ມຄືນແບບຄົງທີ່ <1.5μm ແລະ dynamic repeatability <2.5μm.

● ການໂຫຼດອັດຕະໂນມັດ: ການໂຫຼດດ້ວຍນິວເມຕິກ ຫຼື ເຄື່ອງຈັກຮັບປະກັນຄວາມສອດຄ່ອງ, ກໍາລັງວັດແທກມາດຕະຖານ, ກໍາຈັດຄວາມຜິດພາດຂອງການເຮັດວຽກດ້ວຍມື.

● ການປະມວນຜົນຂໍ້ມູນອັດສະລິຍະ: ຄິດໄລ່ອັດຕະໂນມັດການເກັບກູ້ສະເລ່ຍ, ກໍານົດການຫມຸນຕິດຂັດ, ແລະສ້າງລາຍງານສະຖິຕິ SPC/CPK.

● ການກໍ່ສ້າງທີ່ແຂງແຮງ ແລະປອດໄພ: ສ້າງຂຶ້ນດ້ວຍກອບກົນຈັກທີ່ແຂງແກ່ນ ແລະ ມີຄຸນສົມບັດການປັບທຽບອັດຕະໂນມັດຕໍ່ກັບພາກສ່ວນອ້າງອີງມາດຕະຖານເພື່ອຮັກສາຄວາມຖືກຕ້ອງໃນໄລຍະຍາວ.

● ຄວາມເຂົ້າກັນໄດ້ແບບອະເນກປະສົງ: ການສ້ອມແຊມແບບໂມດູລາຊ່ວຍໃຫ້ມີການປ່ຽນແປງໄວເພື່ອທົດສອບປະເພດລູກປືນຕ່າງໆ, ຈາກລູກປືນທີ່ມີຮ່ອງເລິກເຖິງລູກປືນລູກກິ້ງທີ່ຕິດຂັດ.

ຂໍ້ມູນຈໍາເພາະ

ມັນສາມາດໃຊ້ໄດ້ຢູ່ໃສ?

● ການຜະລິດລູກປືນ: 100% ການກວດສອບຄຸນນະພາບໃນແຖວ ຫຼື ອອບໄລນ໌ ສໍາລັບລູກປືນທີ່ມີຮ່ອງເລິກ, ລູກກິ້ງເປັນຮູບທໍ່ກົມ, ແລະລູກກິ້ງເຜັດ.

● ຍານຍົນ ແລະ ຍານອາວະກາດ: ການຄວບຄຸມຄຸນນະພາບຂາເຂົ້າ (IQC) ແລະການຢັ້ງຢືນການປະກອບສໍາລັບສູນລໍ້, ກ່ອງເກຍ, ແລະເຄື່ອງຈັກ turbine.

● ເຄື່ອງຈັກທີ່ມີຄວາມແມ່ນຍໍາ: ການຈັບຄູ່ທີ່ຊັດເຈນ ແລະການຄັດເລືອກການຈັບຄູ່ສໍາລັບ spindles ແລະຫຸ່ນຍົນເຄື່ອງມືທີ່ມີຄວາມແມ່ນຍໍາສູງ.

● ການບຳລຸງຮັກສາ & MRO: ການປະເມີນສະພາບ ແລະ ການປະເມີນການເກັບກູ້ລູກປືນໃນລະຫວ່າງການສ້ອມແປງອຸປະກອນ.

ຂໍ້ຄວນລະວັງໃນການນຳໃຊ້

● ການກະກຽມຕົວຢ່າງ: ເຮັດຄວາມສະອາດລູກປືນໃຫ້ສະອາດສະເໝີເພື່ອກຳຈັດສານປ້ອງກັນການເກີດຂີ້ໝ້ຽງ ຫຼືນໍ້າມັນທີ່ອາດສົ່ງຜົນກະທົບຕໍ່ການວັດແທກຂະໜາດນ້ອຍ.

● ຄວາມສົມດຸນຂອງຄວາມຮ້ອນ: ອະນຸຍາດໃຫ້ທັງເຄື່ອງມື ແລະລູກປືນປັບຕົວເຂົ້າກັບອຸນຫະພູມຫ້ອງ (20±5℃) ກ່ອນການທົດສອບ.

● ການຈັດວາງທີ່ຖືກຕ້ອງ: ຮັບປະກັນວ່າລູກປືນຖືກນັ່ງໃຫ້ຮາບພຽງຢູ່ດ້ານນອກເພື່ອປ້ອງກັນການອ່ານຜິດທີ່ເກີດຈາກການອຽງຂອງວົງແຫວນນອກ.

● ການ​ປັບ​ທຽບ: ແລ່ນ​ການ​ປັບ​ປັບ​ອັດ​ຕະ​ໂນ​ມັດ​ເປັນ​ປະ​ຈຳ​ໂດຍ​ການ​ໃຊ້​ລູກ​ປືນ​ອ້າງ​ອີງ​ມາດ​ຕະ​ຖານ​ໃນ​ຕອນ​ຕົ້ນ​ຂອງ​ແຕ່​ລະ​ການ​ປ່ຽນ.

ຄູ່ມືການບໍາລຸງຮັກສາ

● ປະຈໍາວັນ: ເຊັດອຸປະກອນວັດແທກ ແລະເຊັນເຊີສະໄຕລັສດ້ວຍຜ້າສະອາດ, ບໍ່ມີສານຂັດ. ກວດເບິ່ງຄວາມດັນອາກາດ pneumatic (ຖ້າມີ) ແລະລະບາຍຄວາມຊຸ່ມຊື່ນຈາກການກັ່ນຕອງ.

● ປະຈໍາອາທິດ/ລາຍເດືອນ: ກວດເບິ່ງແກນໝຸນ ແລະ ລີເວີການໂຫຼດ ເພື່ອໃຫ້ເຮັດວຽກໄດ້ກ້ຽງ. ນຳໃຊ້ນ້ຳມັນເຄື່ອງເບົາລົງໃສ່ຈຸດ pivot ກົນຈັກຕາມຄຳແນະນຳ.

● ປະຈໍາໄຕມາດ: ເຮັດການປັບທຽບລະບົບເຕັມຮູບແບບໂດຍໃຊ້ຕົວເກັບກູ້ມາດຕະຖານທີ່ໄດ້ຮັບການຮັບຮອງເພື່ອກວດສອບຄວາມຖືກຕ້ອງຂອງເສັ້ນຊື່ ແລະ ການຂະຫຍາຍ.

● ການຄວບຄຸມສິ່ງແວດລ້ອມ: ຮັກສາເຄື່ອງມືໄວ້ຫ່າງຈາກເຄື່ອງຈັກສັ່ນສະເທືອນໜັກ, ສະໜາມແມ່ເຫຼັກທີ່ເຂັ້ມແຂງ, ແລະແສງແດດໂດຍກົງເພື່ອຮັກສາຄວາມສະຖຽນຂອງການວັດແທກ.

ສະຫນັບສະຫນູນທີ່ເຮັດໃຫ້ທ່ານຫມັ້ນໃຈ

ທີ່ XINYU HUACHUANG, ພວກເຮົາມຸ່ງຫມັ້ນທີ່ຈະສະຫນອງການສະຫນັບສະຫນູນຫລັງການຂາຍທີ່ສົມບູນແບບແລະເຊື່ອຖືໄດ້ເພື່ອຮັບປະກັນການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງແລະປະສິດທິພາບຂອງອຸປະກອນຂອງທ່ານ. ທີມງານບໍລິການຂອງພວກເຮົາພ້ອມທີ່ຈະຊ່ວຍທ່ານສະເໝີ.

ການຄຸ້ມຄອງການຮັບປະກັນທີ່ສົມບູນແບບ

ພວກເຮົາພູມໃຈສະເໜີການຮັບປະກັນສອງປີສຳລັບອຸປະກອນຂອງພວກເຮົາ. ໃນລະຫວ່າງໄລຍະເວລານີ້, ພວກເຮົາສະຫນອງການບໍລິການບໍາລຸງຮັກສາແລະສ້ອມແປງໂດຍບໍ່ເສຍຄ່າສໍາລັບບັນຫາທີ່ກ່ຽວຂ້ອງກັບຄຸນນະພາບ, ບໍ່ລວມເອົາສິ່ງທີ່ເກີດຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງ, ການແກ້ໄຂທີ່ບໍ່ໄດ້ຮັບອະນຸຍາດ, ຫຼືເຫດບັງເອີນ. ສໍາລັບອຸປະກອນທີ່ເກີນໄລຍະເວລາການຮັບປະກັນສອງປີ, ພວກເຮົາຍັງສືບຕໍ່ໃຫ້ບໍລິການບໍາລຸງຮັກສາຕະຫຼອດຊີວິດ, ການຄິດຄ່າພຽງແຕ່ຄ່າໃຊ້ຈ່າຍຂອງຊິ້ນສ່ວນທົດແທນແລະແຮງງານ.

ກົນໄກການຕອບສະຫນອງຢ່າງໄວວາ

ພວກ​ເຮົາ​ສະ​ເຫນີ 7×24 ຊົ່ວ​ໂມງ​ໂທລະ​ສັບ​ມື​ຖື​ວິ​ສະ​ວະ​ກໍາ​ມື​ອາ​ຊີບ​. ເມື່ອໄດ້ຮັບການແຈ້ງເຕືອນຄວາມຜິດ, ທີມງານດ້ານວິຊາການຂອງພວກເຮົາຈະຕອບສະຫນອງພາຍໃນ 24 ຊົ່ວໂມງແລະສະຫນອງການແກ້ໄຂທີ່ເປັນໄປໄດ້. ຖ້າຕ້ອງການການບໍລິການຢູ່ສະຖານທີ່, ວິສະວະກອນມືອາຊີບຂອງພວກເຮົາຈະມາຮອດສະຖານທີ່ຂອງທ່ານພາຍໃນຫນຶ່ງອາທິດ. ໃນກໍລະນີພິເສດທີ່ອຸປະກອນບໍ່ສາມາດສ້ອມແປງໄດ້, ພວກເຮົາຈະປ່ຽນເຄື່ອງໃຫມ່ໂດຍບໍ່ມີເງື່ອນໄຂຫຼືສະຫນອງຫນ່ວຍບໍລິການທົດແທນໃນໄລຍະການຮັບປະກັນສອງປີ, ຫຼືໃຊ້ມາດຕະການທີ່ຈໍາເປັນເພື່ອຟື້ນຟູການເຮັດວຽກປົກກະຕິ.

ຄຳຖາມທີ່ຖາມເລື້ອຍໆ (FAQ)

Q1: ການເກັບກູ້ຕາມແກນແມ່ນຫຍັງ, ແລະມັນແຕກຕ່າງຈາກການເກັບກູ້ radial ແນວໃດ?

A: Axial clearance ແມ່ນໄລຍະຫ່າງທັງຫມົດຂອງວົງແຫວນພາຍໃນຂອງ bearing ສາມາດເຄື່ອນຍ້າຍຕາມແກນ (ຕາມແກນ shaft) ທຽບກັບວົງແຫວນນອກໃນເວລາທີ່ບໍ່ມີການໂຫຼດພາຍນອກ. ໃນຂະນະທີ່ການເກັບກູ້ radial ວັດແທກການເຄື່ອນໄຫວ perpendicular ກັບ shaft, axial clearance ວັດແທກການເຄື່ອນໄຫວຂະຫນານກັບ shaft ໄດ້. ການເກັບກູ້ທັງສອງມີຜົນກະທົບຕໍ່ການປະຕິບັດຂອງລູກປືນ, ແຕ່ການເກັບກູ້ຕາມແກນແມ່ນສໍາຄັນໂດຍສະເພາະສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີແຮງດັນເຊັ່ນ: ກ່ອງເກຍແລະປັ໊ມຕັ້ງ.

Q2: ຫຼັກການວັດແທກແບບເຄື່ອນໄຫວຂອງເຄື່ອງມືຮັບປະກັນຄວາມຖືກຕ້ອງແນວໃດ?

A: ວົງແຫວນດ້ານນອກຖືກສ້ອມແຊມຢ່າງປອດໄພແລະຖືກຍຶດໃນຂະນະທີ່ການວັດແທກແກນທີ່ຊັດເຈນຖືກນໍາໃຊ້ກັບວົງແຫວນພາຍໃນ. ເຊັນເຊີການເຄື່ອນຍ້າຍທີ່ມີຄວາມອ່ອນໄຫວສູງຈັບການເຄື່ອນໄຫວຕາມແກນຂອງອົງປະກອບມ້ວນໃນຂະນະທີ່ພວກມັນຜ່ານເຂດການໂຫຼດ. ລະບົບໃຊ້ສູດການຄິດໄລ່ຄວາມແຕກຕ່າງເພື່ອລົບລ້າງຄວາມຜິດພາດທາງເລຂາຄະນິດໂດຍອັດຕະໂນມັດ - ເຊັ່ນ: ການແລ່ນໃບໜ້າ ແລະ ການສັ່ນສະເທືອນຂອງ cage - ການຄິດໄລ່ການເກັບກູ້ຕາມແກນທີ່ແທ້ຈິງໂດຍບໍ່ຈໍາເປັນຕ້ອງມີການຊົດເຊີຍການຜິດປົກກະຕິ.

Q3: ເປັນຫຍັງການເກັບກູ້ axial ມີຄວາມສໍາຄັນໂດຍສະເພາະສໍາລັບການຕິດຕໍ່ເປັນລ່ຽມແລະ tapered roller bearings?

A: Angular contact ແລະ tapered roller bearings ຖືກອອກແບບມາເພື່ອປະຕິບັດການໂຫຼດ radial ແລະ axial ປະສົມປະສານ. ການ​ເກັບ​ກູ້​ຕາມ​ແກນ​ຂອງ​ພວກ​ເຂົາ​ໂດຍ​ກົງ​ກໍາ​ນົດ​ມຸມ​ຕິດ​ຕໍ່​ພົວ​ພັນ​ລະ​ຫວ່າງ​ອົງ​ປະ​ກອບ​ມ້ວນ​ແລະ raceways​, ຊຶ່ງ​ເຮັດ​ໃຫ້​ການ​ປົກ​ຄອງ​ການ​ແຜ່​ກະ​ຈາຍ​ການ​ໂຫຼດ​, ຄວາມ​ແຂງ​, ແລະ​ການ​ຜະ​ລິດ​ຄວາມ​ຮ້ອນ​. ການເກັບກູ້ທາງແກນທີ່ບໍ່ຖືກຕ້ອງໃນປະເພດລູກປືນເຫຼົ່ານີ້ເຮັດໃຫ້ການແບ່ງປັນການໂຫຼດບໍ່ສະຫມໍ່າສະເຫມີ, ການແຜ່ກະຈາຍກ່ອນໄວອັນຄວນ, ແລະຄວາມລົ້ມເຫຼວຂອງໄພພິບັດ.

Q4: ເຄື່ອງມືນີ້ສາມາດຖືກນໍາໃຊ້ຄຽງຄູ່ກັບເຄື່ອງມືວັດແທກການເກັບກູ້ radial ສໍາລັບການກວດກາລູກປືນທີ່ສົມບູນບໍ?

A: ແມ່ນແລ້ວ. ຮ່ວມກັນ, ເຄື່ອງມືການເກັບກູ້ radial ແລະ axial ສະຫນອງ profile clearance ທີ່ສົມບູນແບບຂອງ bearing ໄດ້. ຂໍ້ມູນຈໍາເພາະຂອງລູກປືນຈໍານວນຫຼາຍຕ້ອງການໃຫ້ທັງສອງຄ່າທີ່ຈະກວດສອບ. ການ​ນໍາ​ໃຊ້​ເຄື່ອງ​ມື​ທັງ​ສອງ​ໃນ​ລໍາ​ດັບ​ກ່ຽວ​ກັບ​ການ bearing ອັນ​ດຽວ​ກັນ​ເຮັດ​ໃຫ້​ຮູບ​ພາບ​ອັນ​ເຕັມ​ທີ່​ຂອງ​ເລຂາ​ຄະ​ນິດ​ພາຍ​ໃນ​ແລະ​ຢືນ​ຢັນ​ວ່າ bearing ຕອບ​ສະ​ຫນອງ​ຄວາມ​ຕ້ອງ​ການ​ການ​ເກັບ​ກູ້​ທັງ​ຫມົດ​.

Q5: ເຄື່ອງມືສະຫນັບສະຫນູນການກວດກາທີ່ເຂົ້າມາແລະການວິເຄາະຄວາມລົ້ມເຫຼວແນວໃດ?

A: ສໍາລັບການກວດກາທີ່ເຂົ້າມາ, ເຄື່ອງມືກວດສອບວ່າລູກປືນໃຫມ່ຕອບສະຫນອງກັບກຸ່ມການເກັບກູ້ຕາມແກນທີ່ລະບຸໄວ້ກ່ອນທີ່ຈະຕິດຕັ້ງ, ປ້ອງກັນການປະກອບໃຫມ່ທີ່ມີຄ່າໃຊ້ຈ່າຍ. ສໍາລັບການວິເຄາະຄວາມລົ້ມເຫຼວ, ການວັດແທກການເກັບກູ້ຕາມແກນຂອງລູກປືນທີ່ສົ່ງຄືນຫຼືຄວາມລົ້ມເຫຼວຂອງພາກສະຫນາມຊ່ວຍກໍານົດວ່າການເກັບກູ້ທີ່ບໍ່ຖືກຕ້ອງເປັນປັດໃຈປະກອບສ່ວນ, ສະຫນັບສະຫນູນການສືບສວນສາເຫດແລະການແກ້ໄຂ.
