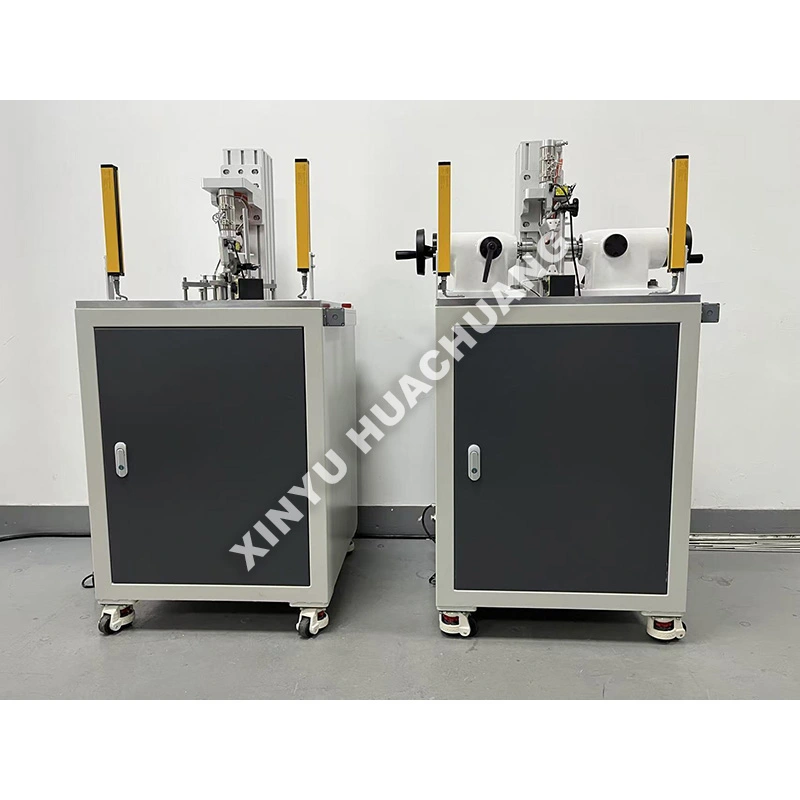

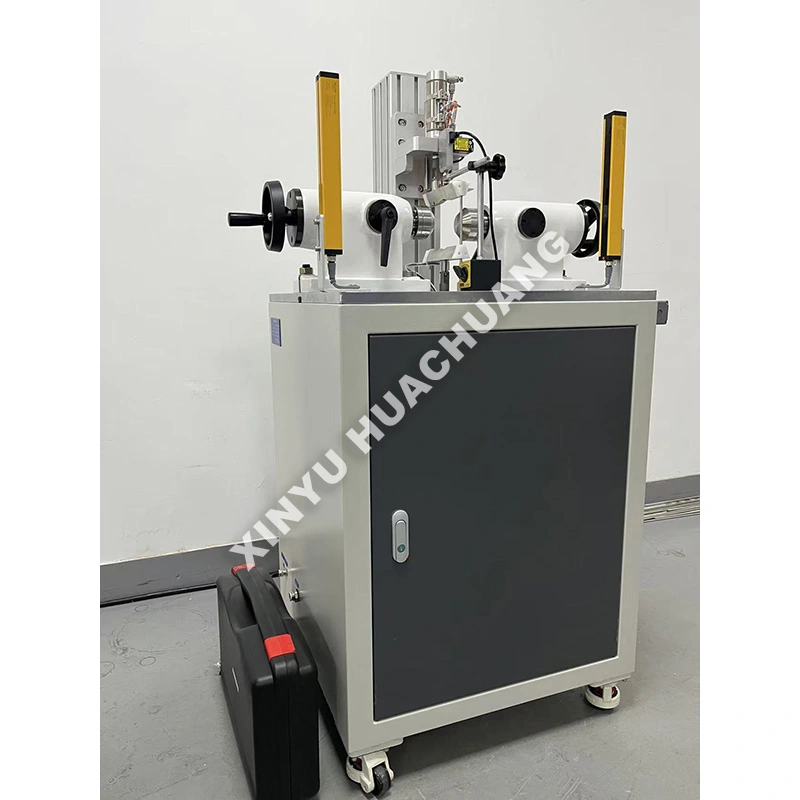

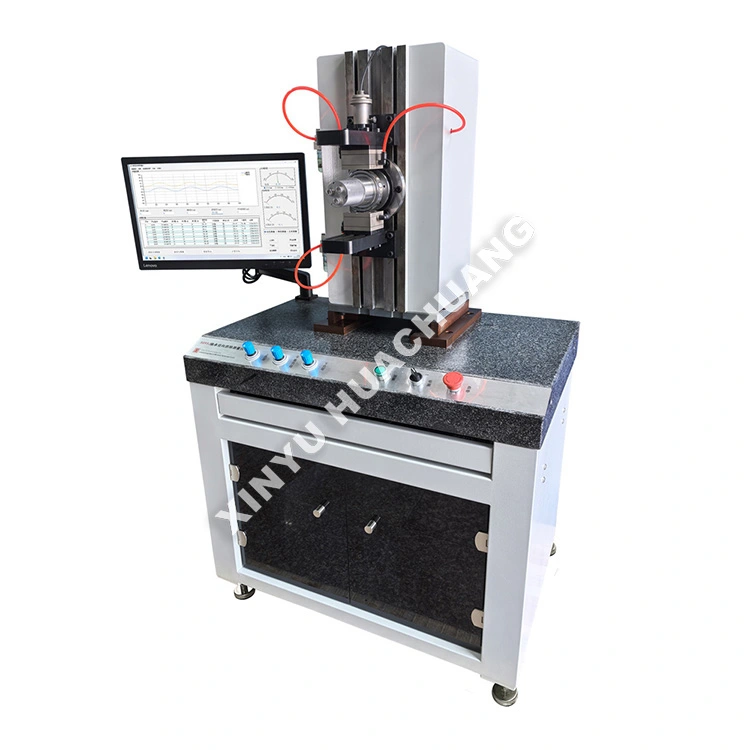

Bearing Radial Clearance ເຄື່ອງມືວັດແທກ

XINYU HUACHUANG Bearing Radial Measuring Instrument ເປັນອຸປະກອນທົດສອບເຄິ່ງອັດຕະໂນມັດທີ່ມີຄວາມຖືກຕ້ອງສູງທີ່ສ້າງຂຶ້ນໂດຍສະເພາະເພື່ອປະເມີນການເກັບກູ້ radial ພາຍໃນຂອງລູກປືນມ້ວນ. ຖືກອອກແບບມາເພື່ອຕອບສະຫນອງມາດຕະຖານສາກົນທີ່ເຄັ່ງຄັດ, ເຄື່ອງມືວັດແທກການເກັບກູ້ Radial Bearing ນີ້ໃຊ້ຢ່າງແນ່ນອນຂອງການວັດແທກມາດຕະຖານເພື່ອເກັບກໍາ micro-displacements. ມາພ້ອມກັບລະບົບອັດຕະໂນມັດ PLC ອັດສະລິຍະແລະເຊັນເຊີຄວາມອ່ອນໄຫວສູງ, ມັນຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພ, ເຊື່ອຖືໄດ້ໃນຂະນະທີ່ການສະຫນອງຂໍ້ມູນທີ່ສາມາດຜະລິດຄືນໄດ້ສູງສໍາລັບ R&D, ການຄວບຄຸມຄຸນນະພາບແລະການຢັ້ງຢືນການຜະລິດ.

ຫຼັກການການເຮັດວຽກ

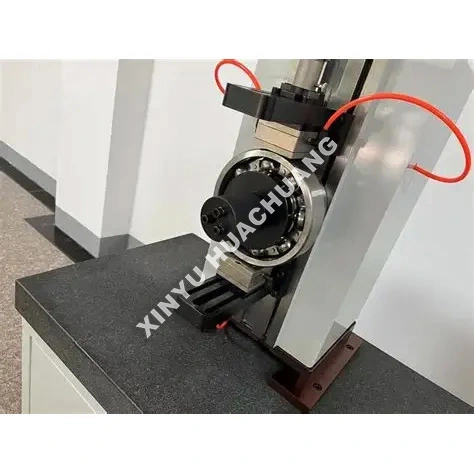

Bearing Radial Clearance Instrument Measuring Instrument ດໍາເນີນການຕາມຫຼັກການການວັດແທກແບບເຄື່ອນໄຫວ, ບໍ່ມີການໂຫຼດ. ວົງແຫວນພາຍໃນຂອງລູກປືນຖືກສ້ອມແຊມແລະຫມຸນໂດຍມໍເຕີ synchronous, ໃນຂະນະທີ່ການວັດແທກທີ່ຊັດເຈນຖືກນໍາໃຊ້ກັບວົງແຫວນນອກ. ເຊັນເຊີການເຄື່ອນຍ້າຍທີ່ມີຄວາມອ່ອນໄຫວສູງຈະຈັບການເຄື່ອນໄຫວ radial ຂອງອົງປະກອບມ້ວນໃນຂະນະທີ່ພວກເຂົາຜ່ານເຂດການໂຫຼດ. ລະບົບໃຊ້ສູດການຄິດໄລ່ຄວາມແຕກຕ່າງເພື່ອລົບລ້າງຄວາມຜິດພາດທາງເລຂາຄະນິດໂດຍອັດຕະໂນມັດແລະຄິດໄລ່ການເກັບກູ້ radial ທີ່ແທ້ຈິງໂດຍບໍ່ຈໍາເປັນຕ້ອງມີການຊົດເຊີຍການຜິດປົກກະຕິ.

ຂໍ້ດີທີ່ໂດດເດັ່ນແມ່ນຫຍັງ?

● ການວັດແທກຄວາມແມ່ນຍໍາສູງ: ມີເຊັນເຊີ inductive ລະດັບພຣີມຽມ ທີ່ມີຄວາມສາມາດໃນການເຮັດເລື້ມຄືນແບບຄົງທີ່ <1.5μm ແລະ dynamic repeatability <2.5μm.

● ການໂຫຼດອັດຕະໂນມັດ: ການໂຫຼດດ້ວຍນິວເມຕິກ ຫຼື ເຄື່ອງຈັກຮັບປະກັນຄວາມສອດຄ່ອງ, ກໍາລັງວັດແທກມາດຕະຖານ, ກໍາຈັດຄວາມຜິດພາດຂອງການເຮັດວຽກດ້ວຍມື.

● ການປະມວນຜົນຂໍ້ມູນອັດສະລິຍະ: ຄິດໄລ່ອັດຕະໂນມັດການເກັບກູ້ສະເລ່ຍ, ກໍານົດການຫມຸນຕິດຂັດ, ແລະສ້າງລາຍງານສະຖິຕິ SPC/CPK.

● ການກໍ່ສ້າງທີ່ແຂງແຮງ ແລະປອດໄພ: ສ້າງຂຶ້ນດ້ວຍກອບກົນຈັກທີ່ແຂງແກ່ນ ແລະ ມີຄຸນສົມບັດການປັບທຽບອັດຕະໂນມັດຕໍ່ກັບພາກສ່ວນອ້າງອີງມາດຕະຖານເພື່ອຮັກສາຄວາມຖືກຕ້ອງໃນໄລຍະຍາວ.

● ຄວາມເຂົ້າກັນໄດ້ແບບອະເນກປະສົງ: ການສ້ອມແຊມແບບໂມດູລາຊ່ວຍໃຫ້ມີການປ່ຽນແປງໄວເພື່ອທົດສອບປະເພດລູກປືນຕ່າງໆ, ຈາກລູກປືນທີ່ມີຮ່ອງເລິກເຖິງລູກປືນລູກກິ້ງທີ່ຕິດຂັດ.

ຂໍ້ມູນຈໍາເພາະ

ມັນໃຊ້ໄດ້ຢູ່ໃສ?

● ການຜະລິດລູກປືນ: 100% ການກວດສອບຄຸນນະພາບໃນແຖວ ຫຼື ອອບໄລນ໌ ສໍາລັບລູກປືນທີ່ມີຮ່ອງເລິກ, ລູກກິ້ງເປັນຮູບທໍ່ກົມ, ແລະລູກກິ້ງເຜັດ.

● ຍານຍົນ ແລະ ຍານອາວະກາດ: ການຄວບຄຸມຄຸນນະພາບຂາເຂົ້າ (IQC) ແລະການຢັ້ງຢືນການປະກອບສໍາລັບສູນລໍ້, ກ່ອງເກຍ, ແລະເຄື່ອງຈັກ turbine.

● ເຄື່ອງຈັກທີ່ມີຄວາມແມ່ນຍໍາ: ການຈັບຄູ່ທີ່ຊັດເຈນ ແລະການຄັດເລືອກການຈັບຄູ່ສໍາລັບ spindles ແລະຫຸ່ນຍົນເຄື່ອງມືທີ່ມີຄວາມແມ່ນຍໍາສູງ.

● ການບຳລຸງຮັກສາ & MRO: ການປະເມີນສະພາບ ແລະ ການປະເມີນການເກັບກູ້ລູກປືນໃນລະຫວ່າງການສ້ອມແປງອຸປະກອນ.

ຂໍ້ຄວນລະວັງໃນການນຳໃຊ້

● ການກະກຽມຕົວຢ່າງ: ເຮັດຄວາມສະອາດລູກປືນໃຫ້ສະອາດສະເໝີເພື່ອກຳຈັດສານປ້ອງກັນການເກີດຂີ້ໝ້ຽງ ຫຼືນໍ້າມັນທີ່ອາດສົ່ງຜົນກະທົບຕໍ່ການວັດແທກຂະໜາດນ້ອຍ.

● ຄວາມສົມດຸນຂອງຄວາມຮ້ອນ: ອະນຸຍາດໃຫ້ທັງເຄື່ອງມື ແລະລູກປືນປັບຕົວເຂົ້າກັບອຸນຫະພູມຫ້ອງ (20±5℃) ກ່ອນການທົດສອບ.

● ການຈັດວາງທີ່ຖືກຕ້ອງ: ຮັບປະກັນວ່າລູກປືນຖືກນັ່ງໃຫ້ຮາບພຽງຢູ່ດ້ານນອກເພື່ອປ້ອງກັນການອ່ານຜິດທີ່ເກີດຈາກການອຽງຂອງວົງແຫວນນອກ.

● ການ​ປັບ​ທຽບ: ແລ່ນ​ການ​ປັບ​ປັບ​ອັດ​ຕະ​ໂນ​ມັດ​ເປັນ​ປະ​ຈຳ​ໂດຍ​ການ​ໃຊ້​ລູກ​ປືນ​ອ້າງ​ອີງ​ມາດ​ຕະ​ຖານ​ໃນ​ຕອນ​ຕົ້ນ​ຂອງ​ແຕ່​ລະ​ການ​ປ່ຽນ.

ຄູ່ມືການບໍາລຸງຮັກສາ

● ປະຈໍາວັນ: ເຊັດອຸປະກອນວັດແທກ ແລະເຊັນເຊີສະໄຕລັສດ້ວຍຜ້າສະອາດ, ບໍ່ມີສານຂັດ. ກວດເບິ່ງຄວາມດັນອາກາດ pneumatic (ຖ້າມີ) ແລະລະບາຍຄວາມຊຸ່ມຊື່ນຈາກການກັ່ນຕອງ.

● ປະຈໍາອາທິດ/ລາຍເດືອນ: ກວດເບິ່ງແກນໝຸນ ແລະ ລີເວີການໂຫຼດ ເພື່ອໃຫ້ເຮັດວຽກໄດ້ກ້ຽງ. ນຳໃຊ້ນ້ຳມັນເຄື່ອງເບົາລົງໃສ່ຈຸດ pivot ກົນຈັກຕາມຄຳແນະນຳ.

● ປະຈໍາໄຕມາດ: ເຮັດການປັບທຽບລະບົບເຕັມຮູບແບບໂດຍໃຊ້ຕົວເກັບກູ້ມາດຕະຖານທີ່ໄດ້ຮັບການຮັບຮອງເພື່ອກວດສອບຄວາມຖືກຕ້ອງຂອງເສັ້ນຊື່ ແລະ ການຂະຫຍາຍ.

● ການຄວບຄຸມສິ່ງແວດລ້ອມ: ຮັກສາເຄື່ອງມືໄວ້ຫ່າງຈາກເຄື່ອງຈັກສັ່ນສະເທືອນໜັກ, ສະໜາມແມ່ເຫຼັກທີ່ເຂັ້ມແຂງ, ແລະແສງແດດໂດຍກົງເພື່ອຮັກສາຄວາມສະຖຽນຂອງການວັດແທກ.

ລາຍລະອຽດການປົກປ້ອງຫຼັງການຊື້

ທີ່ XINYU HUACHUANG, ພວກເຮົາມຸ່ງຫມັ້ນທີ່ຈະສະຫນອງການສະຫນັບສະຫນູນຫລັງການຂາຍທີ່ສົມບູນແບບແລະເຊື່ອຖືໄດ້ເພື່ອຮັບປະກັນການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງແລະປະສິດທິພາບຂອງອຸປະກອນຂອງທ່ານ. ທີມງານບໍລິການຂອງພວກເຮົາພ້ອມທີ່ຈະຊ່ວຍທ່ານສະເໝີ.

ການຄຸ້ມຄອງການຮັບປະກັນທີ່ສົມບູນແບບ

ພວກເຮົາພູມໃຈສະເໜີການຮັບປະກັນສອງປີສຳລັບອຸປະກອນຂອງພວກເຮົາ. ໃນລະຫວ່າງໄລຍະເວລານີ້, ພວກເຮົາສະຫນອງການບໍລິການບໍາລຸງຮັກສາແລະສ້ອມແປງໂດຍບໍ່ເສຍຄ່າສໍາລັບບັນຫາທີ່ກ່ຽວຂ້ອງກັບຄຸນນະພາບ, ບໍ່ລວມເອົາສິ່ງທີ່ເກີດຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງ, ການແກ້ໄຂທີ່ບໍ່ໄດ້ຮັບອະນຸຍາດ, ຫຼືເຫດບັງເອີນ. ສໍາລັບອຸປະກອນທີ່ເກີນໄລຍະເວລາການຮັບປະກັນສອງປີ, ພວກເຮົາຍັງສືບຕໍ່ໃຫ້ບໍລິການບໍາລຸງຮັກສາຕະຫຼອດຊີວິດ, ການຄິດຄ່າພຽງແຕ່ຄ່າໃຊ້ຈ່າຍຂອງຊິ້ນສ່ວນທົດແທນແລະແຮງງານ.

ກົນໄກການຕອບສະຫນອງຢ່າງໄວວາ

ພວກ​ເຮົາ​ສະ​ເຫນີ 7×24 ຊົ່ວ​ໂມງ​ໂທລະ​ສັບ​ມື​ຖື​ວິ​ສະ​ວະ​ກໍາ​ມື​ອາ​ຊີບ​. ເມື່ອໄດ້ຮັບການແຈ້ງເຕືອນຄວາມຜິດ, ທີມງານດ້ານວິຊາການຂອງພວກເຮົາຈະຕອບສະຫນອງພາຍໃນ 24 ຊົ່ວໂມງແລະສະຫນອງການແກ້ໄຂທີ່ເປັນໄປໄດ້. ຖ້າຕ້ອງການການບໍລິການຢູ່ສະຖານທີ່, ວິສະວະກອນມືອາຊີບຂອງພວກເຮົາຈະມາຮອດສະຖານທີ່ຂອງທ່ານພາຍໃນຫນຶ່ງອາທິດ. ໃນກໍລະນີພິເສດທີ່ອຸປະກອນບໍ່ສາມາດສ້ອມແປງໄດ້, ພວກເຮົາຈະປ່ຽນເຄື່ອງໃຫມ່ໂດຍບໍ່ມີເງື່ອນໄຂຫຼືສະຫນອງຫນ່ວຍບໍລິການທົດແທນໃນໄລຍະການຮັບປະກັນສອງປີ, ຫຼືໃຊ້ມາດຕະການທີ່ຈໍາເປັນເພື່ອຟື້ນຟູການເຮັດວຽກປົກກະຕິ.

ຄຳຖາມທີ່ຖາມເລື້ອຍໆ (FAQ)

Q1: ການເກັບກູ້ radial ແມ່ນຫຍັງ, ແລະເປັນຫຍັງມັນຈຶ່ງສໍາຄັນຕໍ່ປະສິດທິພາບຂອງແບກ?

A: Radial clearance ແມ່ນໄລຍະຫ່າງທັງຫມົດຂອງວົງແຫວນພາຍໃນຂອງລູກປືນສາມາດເຄື່ອນຍ້າຍ radially ທຽບກັບວົງແຫວນນອກໃນເວລາທີ່ບໍ່ມີການໂຫຼດພາຍນອກ. ການເກັບກູ້ radial ທີ່ຖືກຕ້ອງແມ່ນສໍາຄັນເພາະວ່າການເກັບກູ້ຫນ້ອຍເກີນໄປເຮັດໃຫ້ friction ຫຼາຍເກີນໄປ, overheating, ແລະຄວາມລົ້ມເຫຼວກ່ອນໄວອັນຄວນ, ໃນຂະນະທີ່ການເກັບກູ້ຫຼາຍເກີນໄປເຮັດໃຫ້ການສັ່ນສະເທືອນ, ສຽງ, ແລະຫຼຸດຜ່ອນຄວາມສາມາດໃນການບັນທຸກ.

Q2: ຫຼັກການວັດແທກທີ່ບໍ່ມີການໂຫຼດແບບເຄື່ອນໄຫວເຮັດວຽກແນວໃດ?

A: ເຄື່ອງມືແກ້ໄຂວົງແຫວນພາຍໃນຂອງລູກປືນແລະຫມຸນມັນຜ່ານມໍເຕີ synchronous ໃນຂະນະທີ່ນໍາໃຊ້ການວັດແທກທີ່ຊັດເຈນກັບວົງແຫວນນອກ. ເຊັນເຊີການເຄື່ອນຍ້າຍທີ່ມີຄວາມອ່ອນໄຫວສູງຈະຈັບການເຄື່ອນໄຫວ radial ຂອງອົງປະກອບມ້ວນໃນຂະນະທີ່ພວກເຂົາຜ່ານເຂດການໂຫຼດ. ສູດການຄິດໄລ່ຄວາມແຕກຕ່າງຫຼັງຈາກນັ້ນອັດຕະໂນມັດລົບລ້າງຄວາມຜິດພາດທາງເລຂາຄະນິດເຊັ່ນ: ຮອບນອກ, ສົ່ງມູນຄ່າການເກັບກູ້ radial ທີ່ແທ້ຈິງ.

Q3: ເປັນຫຍັງເຄື່ອງມືຈຶ່ງໃຊ້ສູດການຄິດໄລ່ຄວາມແຕກຕ່າງແທນທີ່ຈະເປັນການວັດແທກໂດຍກົງ?

A: Bearings ມີຄວາມບໍ່ສົມບູນແບບທາງເລຂາຄະນິດ - ຮູບໄຂ່ເລັກນ້ອຍ, ຄື້ນຂອງຫນ້າດິນ, ແລະການປ່ຽນແປງທາງມິຕິໃນອົງປະກອບມ້ວນ - ທີ່ສາມາດບິດເບືອນການວັດແທກຈຸດທີ່ງ່າຍດາຍ. ສູດການຄິດໄລ່ຄວາມແຕກຕ່າງຈັບຈຸດຂໍ້ມູນຫຼາຍຈຸດປະມານການຫມຸນເຕັມແລະທາງຄະນິດສາດແຍກຄວາມຜິດພາດທາງເລຂາຄະນິດເຫຼົ່ານີ້ຈາກການເກັບກູ້ຕົວຈິງ, ຮັບປະກັນຄວາມຖືກຕ້ອງຂອງການວັດແທກໂດຍບໍ່ຈໍາເປັນຕ້ອງມີການຊົດເຊີຍການຜິດປົກກະຕິ.

Q4: ປະເພດຫມີແລະຂະຫນາດໃດທີ່ສາມາດວັດແທກໄດ້?

A: ເຄື່ອງມືຮອງຮັບລູກປືນທີ່ມີຮ່ອງເລິກ, ລູກປືນຕິດຕໍ່ເປັນລ່ຽມ, ລູກປືນລູກປືນທໍ່ກົມ, ແລະລູກປືນ roller tapered ໃນທົ່ວຂະຫນາດກວ້າງ. ອະແດບເຕີແລະອຸປະກອນສາມາດຖືກຕັ້ງຄ່າໃຫ້ກົງກັບເສັ້ນຜ່າສູນກາງເຈາະແລະເສັ້ນຜ່າສູນກາງນອກ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບທັງການກວດສອບຄຸນນະພາບຂອງສາຍການຜະລິດແລະການກວດກາຫ້ອງທົດລອງ.

Q5: ເຄື່ອງມືນີ້ສະຫນັບສະຫນູນການຄວບຄຸມຄຸນນະພາບແບໃນການຜະລິດແນວໃດ?

A: ໂດຍການສະຫນອງການວັດແທກການເກັບກູ້ radial ໄວ, ຖືກຕ້ອງ, ແລະຊ້ໍາກັນ, ເຄື່ອງມືດັ່ງກ່າວເຮັດໃຫ້ການກວດກາ 100% ຂອງຊຸດການຜະລິດຫຼືການເກັບຕົວຢ່າງສະຖິຕິຕາມມາດຕະຖານ ISO 5753 ແລະ ABMA. ນີ້ເຮັດໃຫ້ແນ່ໃຈວ່າທຸກໆການຂົນສົ່ງທີ່ເກິດພົບກັບກຸ່ມການເກັບກູ້ທີ່ກໍານົດ, ຫຼຸດຜ່ອນການຮຽກຮ້ອງການຮັບປະກັນແລະຄວາມລົ້ມເຫຼວຂອງພາກສະຫນາມທີ່ເກີດຈາກການເກັບກູ້ທີ່ບໍ່ຖືກຕ້ອງ.
